W1504KA-7PG-C5Z20-KA不锈钢丝杠
![](/wechat/db_s=webzlxz_siteid=32_pk=0001D31000000010FAOU_id=87.png)
- 品牌:
- 分类: KA
- 类型:
- 属性: W1504KA-7PG-C5Z20-KA不锈钢丝杠,5. 上隆滚珠丝杠的生产工艺是怎样的?,5. 这种滚珠丝杠的材质是什么?,4. 内江滚珠丝杠的价格如何?,8. 天津代理商的营业时间和联系方式是什么?,2. 为什么滚珠丝杠会往前往后沉? ,3. 86外驱式滚珠丝杠电机的尺寸是多少?,4. 该厂家的滚珠丝杠有哪些应用场景? ,3. 东莞滚珠丝杠升降机品牌的产品质量如何?,3. 南阳滚珠丝杠厂家的产品质量怎么样?,5. 这个公式的精度如何?-W1504KA-7PG-C5Z20-KA不锈钢丝杠-提供W1504KA-7PG-C5Z20-KA不锈钢丝杠-规格,W1504KA-7PG-C5Z20-KA不锈钢丝杠-图纸W1504KA-7PG-C5Z20-KA不锈钢丝杠-价格NSK KA不锈钢系列 由于螺母加工技术的提高,即使是长螺母也能高精度地进行螺纹加工。过去,由于把作为双螺母预压的规格全部作为单螺母的偏移预压的事,在保持与双螺母预压同样的高刚性,高负荷容量的同时,螺母长度的紧凑化成为可能。 薄型贴纸 在轴方向采用了联合的薄形密封,缩短了螺母的长度。 滚珠螺丝、支撑单元被标准化,成为-W1504KA-7PG-C5Z20-KA不锈钢丝杠--W1504KA-7PG-C5Z20-KA不锈钢丝杠-7. 安装滚珠丝杠支撑座的步骤是什么?,2. 丝杠滚珠的损坏原因有哪些?,5. 丝杠循环器滚珠掉落有哪些预防措施?,10. 滚珠丝杠倾斜受力需要采取哪些预防措施?,5. 无刷电机驱动滚珠丝杠的驱动方式有哪些?,4. 滚珠丝杠螺母的加工需要哪些工具和设备?,4. 该厂商的生产设备和技术水平如何?,7. 滚珠丝杠和轴承的配合对机械设备的运行有何影响?,1. 滚珠丝杠螺母的安装尺寸是指什么?,9. 滚珠丝杠的安装和维护需要注意哪些问题?

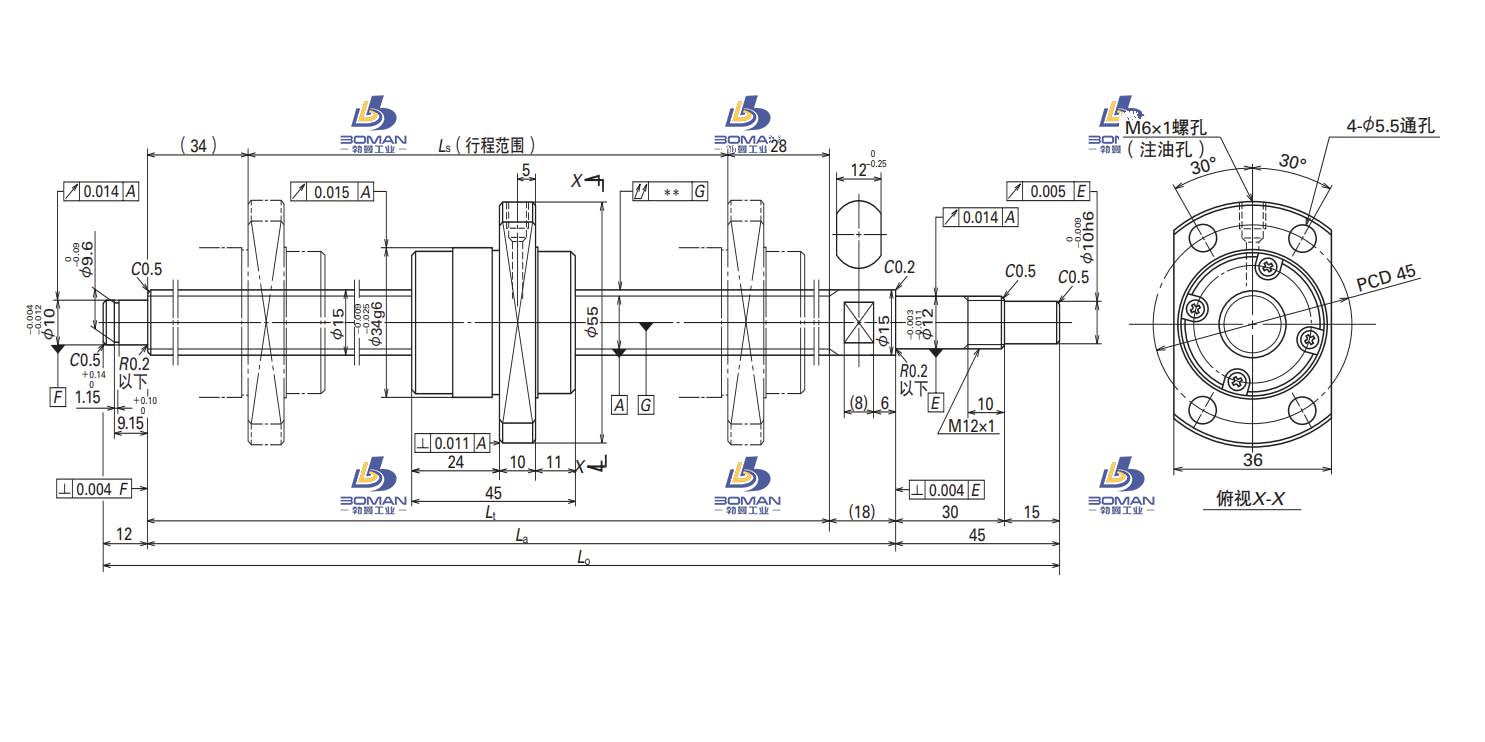

W1504KA-7PG-C5Z20-KA不锈钢丝杠 产品参数
尺寸 单位:mm
丝杠轴外径 | 15 |
|
导程 | 20 |
|
丝杠轴底径 | 12.2 |
|
滚珠节圆直径 | ||
钢球直径 | 3.175 |
|
精度等级 | C5 |
|
螺母直径 | 34 |
|
法兰直径 | 55 |
|
螺母长度 | 45 |
|
螺母安装 | PCD | 45 |
额定动负载 | CaN | 4150 |
额定静负载 | C0aN | 6450 |
有效圈数 | 1.7*1 |
|
轴向间隙 | 0 |
|
最大行程 | 424 |
|
丝杠全长 | 561 |
|
导程精度代表运行距离误差 | ep | 0.027 |
导程精度变动 | vu | 0.02 |
轴心跳动 | 0.05 |
|
单位重量 | kg | 1 |
W1504KA-7PG-C5Z20-KA不锈钢丝杠此型号部分数据来源于UMBRA S1N20-10M4 umbra是什么牌子丝杆
